GT VisionLift Hydraulicmc
Sans forage à action directe double cylindre - Type passager - Guide technique

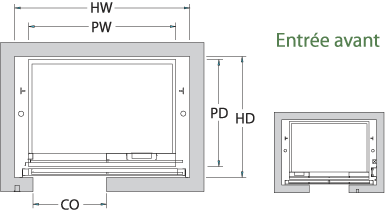

Entrée avant
Cliquez sur le type d'ouverture (OLSV ou OC) correspondant à une capacité pour obtenir le dessin technique désiré.
OLSV: Ouverture Latérale Simple Vitesse
OC: Ouverture Centrale
| Type d'ouverture |
Capacité | Largeur du puits | Profondeur du puits | Largeur de plate-forme | Profondeur de plate-forme | Largeur intérieure de cabine | Profondeur intérieure de cabine | Dimensions de l'ouverture |
| Dessins | HW | HD | PW | PD | CIW | CID | CO | |
|
2100 Lbs
(953 Kg) |
7'-4"
(2235 mm) |
5'-9"
(1753 mm) |
6'-0"
(1829 mm) |
5'-1"
(1549 mm) |
5'-8"
(1727 mm) |
4'-3"
(1295 mm) |
3'-0" x 7'-0"
(914x2134 mm) |
|
|
2500 Lbs
(1134 Kg) |
8'-4"
(2540 mm) |
5'-9"
(1753 mm) |
7'-0"
(2134 mm) |
5'-1"
(1549 mm) |
6'-8"
(2032 mm) |
4'-3"
(1295 mm) |
3'-6" x 7'-0"
(1067x2134 mm) |
|
|
3000 Lbs
(1361 Kg) |
8'-4"
(2540 mm) |
6'-3"
(1905 mm) |
7'-0"
(2134 mm) |
5'-7"
(1702 mm) |
6'-8"
(2032 mm) |
4'-9"
(1448 mm) |
3'-6" x 7'-0"
(1067x2134 mm) |
|
|
3500 Lbs
(1588 Kg) |
8'-4"
(2540 mm) |
6'-11"
(2108 mm) |
7'-0"
(2134 mm) |
6'-3"
(1905 mm) |
6'-8"
(2032 mm) |
5'-5"
(1651 mm) |
3'-6" x 7'-0"
(1067x2134 mm) |
|
|
4000 Lbs
(1814 Kg) |
9'-4"
(2845 mm) |
6'-11"
(2108 mm) |
8'-0"
(2438 mm) |
6'-3"
(1905 mm) |
7'-8"
(2337 mm) |
5'-5"
(1651 mm) |
4'-0" x 7'-0"
(1219x2134 mm) |
* Toute dimension, capacité... Nous pouvons le faire ! Contactez-nous pour vos projets hors standards !

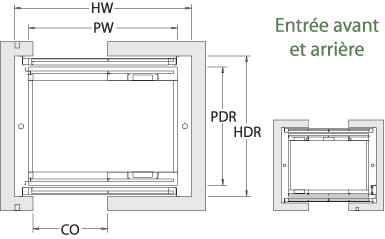

Entrée avant et arrière
Cliquez sur le type d'ouverture (OLSV ou OC) correspondant à une capacité pour obtenir le dessin technique désiré.
OLSV: Ouverture Latérale Simple Vitesse
OC: Ouverture Centrale
| Type d'ouverture |
Capacité | Largeur du puits | Profondeur du puits | Largeur de plate-forme | Profondeur de plate-forme | Largeur intérieure de cabine | Profondeur intérieure de cabine | Dimensions de l'ouverture |
| Dessins | HW | HDR | PW | PDR | CIW | CID | CO | |
|
2100 Lbs
(953 Kg) |
7'-4"
(2235 mm) |
6'-7 1/4"
(2013 mm) |
6'-0"
(1829 mm) |
5'-6 3/4"
(1695 mm) |
5'-8"
(1727 mm) |
4'-3 3/4"
(1314 mm) |
3'-0" x 7'-0"
(914x2134 mm) |
|
|
2500 Lbs
(1134 Kg) |
8'-4"
(2540 mm) |
6'-7 1/4"
(2013 mm) |
7'-0"
(2134 mm) |
5'-6 3/4"
(1695 mm) |
6'-8"
(2032 mm) |
4'-3 3/4"
(1314 mm) |
3'-6" x 7'-0"
(1067x2134 mm) |
|
|
3000 Lbs
(1361 Kg) |
8'-4"
(2540 mm) |
7'-1 1/4"
(2165 mm) |
7'-0"
(2134 mm) |
6'-0 3/4"
(1848 mm) |
6'-8"
(2032 mm) |
4'-9 3/4"
(1467 mm) |
3'-6" x 7'-0"
(1067x2134 mm) |
|
|
3500 Lbs
(1588 Kg) |
8'-4"
(2540 mm) |
7'-9 1/4"
(2369 mm) |
7'-0"
(2134 mm) |
6'-8 3/4"
(2051 mm) |
6'-8"
(2032 mm) |
5'-5 3/4"
(1670 mm) |
3'-6" x 7'-0"
(1067x2134 mm) |
|
|
4000 Lbs
(1814 Kg) |
9'-4"
(2845 mm) |
7'-9 1/4"
(2369 mm) |
8'-0"
(2438 mm) |
6'-8 3/4"
(2051 mm) |
7'-8"
(2337 mm) |
5'-5 3/4"
(1670 mm) |
4'-0" x 7'-0"
(1219x2134 mm) |
* Toute dimension, capacité... Nous pouvons le faire ! Contactez-nous pour vos projets hors standards !
Dimensions du surplomb
|
Salle des machines
|
Élévations Adobe® Reader® (PDF) Télécharger fichier Autocad (DWG) |
* Pour une cabine de 9' de hauteur, ajoutez 1' à la dimension de surplomb donnée; Pour une cabine de 10', ajoutez 2' à la dimension de surplomb donnée.
* Pour une cabine de 9' de hauteur, ajoutez 1' à la dimension de surplomb donnée; Pour une cabine de 10', ajoutez 2' à la dimension de surplomb donnée.
* Toute dimension, capacité... Nous pouvons le faire! Contactez-nous pour vos projets hors standard!
* ATTENTION * Ne pas utiliser les dimensions données à des fins de construction. Des différences pourraient être requises par le Code. Prière de nous contacter afin de confirmer.
