GT VisionLift Hydraulicmc
Sans forage double cylindre à câble 1:2 - Type passager - Guide technique

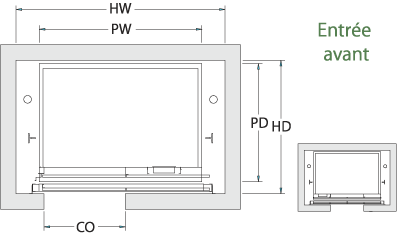

Entrée avant
Cliquez sur le type d'ouverture (OLSV ou OC) correspondant à une capacité pour obtenir le dessin technique désiré.
OLSV: Ouverture Latérale Simple Vitesse
OC: Ouverture Centrale
| Type d'ouverture |
Capacité | Largeur du puits | Profondeur du puits | Largeur de plate-forme | Profondeur de plate-forme | Largeur intérieur de cabine | Profondeur int. de cabine | Dimensions de l'ouverture |
| Dessins | HW | HD | PW | PD | CIW | CID | CO | |
| OLSV | 2100 Lbs (953 Kg) |
8'-0" (2438 mm) |
5'-9" (1753 mm) |
6'-0" (1829 mm) |
5'-1" (1549 mm) |
5'-8" (1727 mm) |
4'-3" (1295 mm) |
3'-0" x 7'-0" (914x2134 mm) |
| OLSV, OC | 2500 Lbs (1134 Kg) |
9'-0" (2743 mm) |
5'-9" (1753 mm) |
7'-0" (2134 mm) |
5'-1" (1549 mm) |
6'-8" (2032 mm) |
4'-3" (1295 mm) |
3'-6" x 7'-0" (1067x2134 mm) |
| OLSV, OC | 3000 Lbs (1361 Kg) |
9'-0" (2743 mm) |
6'-3" (1905 mm) |
7'-0" (2134 mm) |
5'-7" (1702 mm) |
6'-8" (2032 mm) |
4'-9" (1448 mm) |
3'-6" x 7'-0" (1067x2134 mm) |
| OLSV, OC | 3500 Lbs (1588 Kg) |
9'-0" (2743 mm) |
6'-11" (2108 mm) |
7'-0" (2134 mm) |
6'-3" (1905 mm) |
6'-8" (2032 mm) |
5'-5" (1651 mm) |
3'-6" x 7'-0" (1067x2134 mm) |
| OC | 4000 Lbs (1814 Kg) |
10'-0" (3048 mm) |
6'-11" (2108 mm) |
8'-0" (2438 mm) |
6'-3" (1905 mm) |
7'-8" (2337 mm) |
5'-5" (1651 mm) |
4'-0" x 7'-0" (1219x2134 mm) |

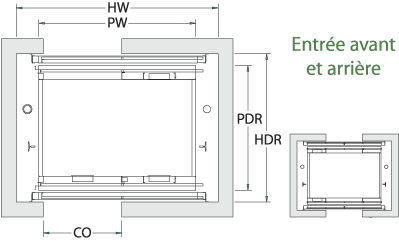

Entrée avant et arrière
Cliquez sur le type d'ouverture (OLSV ou OC) correspondant à une capacité pour obtenir le dessin technique désiré.
OLSV: Ouverture Latérale Simple Vitesse
OC: Ouverture Centrale
| Type d'ouverture |
Capacité | Largeur du puits | Profondeur du puits | Largeur de plate-forme | Profondeur de plate-forme | Largeur intérieur de cabine | Profondeur intérieur de cabine | Dimensions de l'ouverture |
| Dessins | HW | HD | PW | PD | CIW | CID | CO | |
| OLSV | 2100 Lbs (953 Kg) |
8'-0" (2438 mm) |
6'-7 1/4" (2013 mm) |
6'-0" (1829 mm) |
5'-6 3/4" (1695 mm) |
5'-8" (1727 mm) |
4'-3 3/4" (1314 mm) |
3'-0" x 7'-0" (914x2134 mm) |
| OLSV, OC | 2500 Lbs (1134 Kg) |
9'-0" (2743 mm) |
6'-7 1/4" (2013 mm) |
7'-0" (2134 mm) |
5'-6 3/4" (1695 mm) |
6'-0" (2032 mm) |
4'-3 3/4" (1314 mm) |
3'-6" x 7'-0" (1067x2134 mm) |
| OLSV, OC | 3000 Lbs (1361 Kg) |
9'-0" (2743 mm) |
7'-1 1/4" (2165 mm) |
7'-0" (2134 mm) |
6'-0 3/4" (1848 mm) |
6'-8" (2032 mm) |
4'-9 3/4" (1467 mm) |
3'-6" x 7'-0" (1067x2134 mm) |
| OLSV, OC | 3500 Lbs (1588 Kg) |
9'-0" (2743 mm) |
7'-9 1/4" (2369 mm) |
7'-0" (2134 mm) |
6'-8 3/4" (2051 mm) |
6'-8" (2032 mm) |
5'-5 3/4" (1670 mm) |
3'-6" x 7'-0" (1067x2134 mm) |
| OC | 4000 Lbs (1814 Kg) |
10'-0" (3048 mm) |
7'-9 1/4" (2369 mm) |
8'-0" (2438 mm) |
6'-8 3/4" ( 2051 mm) |
7'-8" (2337 mm) |
5'-5 3/4" (1670 mm) |
4'-0" x 7'-0" (1219x2134 mm) |
* Toute dimension, capacité... Nous pouvons le faire ! Contactez-nous pour vos projets hors standards !
Dimensions du surplomb
|
Salle des machines
|
Élévations Adobe® Reader® (PDF) Télécharger fichier Autocad file (DWG) |
* Pour une cabine de 9' de hauteur, ajoutez 1' à la dimension de surplomb donnée; Pour une cabine de 10', ajoutez 2' à la dimension de surplomb donnée.
* Pour une cabine de 9' de hauteur, ajoutez 1' à la dimension de surplomb donnée; Pour une cabine de 10', ajoutez 2' à la dimension de surplomb donnée.
* Toute dimension, capacité... Nous pouvons le faire! Contactez-nous pour vos projets hors standard!
* ATTENTION * Ne pas utiliser les dimensions données à des fins de construction. Des différences pourraient être requises par le Code. Prière de nous contacter afin de confirmer.
