GT Master Waiter™



Dimensions intérieures de cabine recommandées
Largeur
Profondeur
Hauteur
 24'' (610 mm)
 24'' (610 mm)
 24'' (610 mm)
 24'' (610 mm)
 24'' (610 mm)
 36'' (914 mm)
 30'' (760 mm)
 30'' (760 mm)
 36'' (914 mm)
 36'' (914 mm)
 36'' (914 mm)
 36'' (914 mm)
 36'' (914 mm)
 36'' (914 mm)
 48'' (1219 mm)




Surplomb
Modèle à rail de chaque côté de la cabine
Modèle porte-à-faux
- Simple vantail
- Chargement plancher
- Machine en haut		 - Double ventaux
- Chargement comptoir
- Machine en bas		 - Simple vantail
- Chargement plancher
- Machine en haut		 - Double ventaux
- Chargement comptoir
- Machine en bas
9'-4" (2845)
8'-1" (2464)
9'-4" (2845)
8'-5" (2565)
10'-4" (3150)
9'-1" (2769)
10'-4" (3150)
9'-1" (2769)
10'-4" (3150)
9'-1" (2769)
10'-4" (3150)
9'-1" (2769)
10'-4" (3150)
9'-1" (2769)
10'-4" (3150)
9'-1" (2769)
10'-4" (3150) ***
10'-2" (3100)
10'-4" (3150) ***
10'-4" (3150)

*** Porte accès machine haut du puits sur mur opposé à l'ouverture

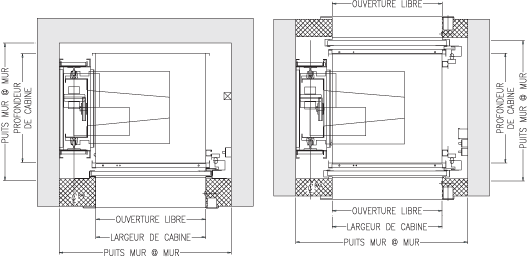

•Modèle à porte-à-faux

Dimensions du puits (calculées à partir des dimensions de la cabine)
Niveau de
chargement
Porte
verticale
Largeur
Profondeur
Hauteur de
comptoir
Profondeur
de la fosse
Entrée
avant
Avant &
arrière
Comptoir
Double
vantaux
L.C. + 17"
P.C. + 7"
P.C. + 8.5"
34"
N/A
Plancher
N/A
(H.C. / 2) + 6"
Plancher
Simple
vantail
L.C. + 17"
P.C. + 7.5"
P.C. + 9.5"
N/A
14"
L.C. = Largeur de cabine       P.C. = Profondeur de la cabine        H.C. = Hauteur de la cabine
*** Porte accès machine haut du puits sur mur opposé à l'ouverture

 Dessins Autocad
    • Vue en plan
    • Élévation


 Dessins PDF
    • Vue en plan
    • Élévation 		Pour visualiser les dessins, vous devez posséder Adobe Reader®. Ce logiciel est gratuit et peut être téléchargé en cliquant sur l'icône suivante:

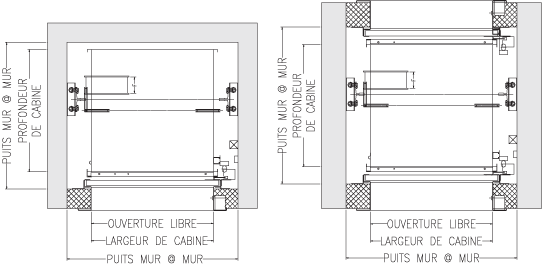

•Modèle à rails de chaque côté


Dimensions du puits (calculées à partir des dimensions de la cabine)
Niveau de chargement
Porte verticale
Largeur
Profondeur
Hauteur de comptoir
Profondeur de la fosse
Entrée avant
Avant et arrière
Comptoir
Double vantaux
L.C. + 13"
P.C. + 7"
P.C. + 8.5"
34"
N/A
Plancher
N/A
(H.C. / 2) + 6"
Plancher
Simple vantail
L.C. + 13"
P.C. + 7.5"
P.C. + 9.5"
N/A
14"
L.C. = Largeur de cabine       P.C. = Profondeur de la cabine
H.C. = Hauteur de la cabine

 Dessins Autocad
    • Vue en plan
    • Élévation


 Dessins PDF
    • Vue en plan
    • Élévation 		Pour visualiser les dessins, vous devez posséder Adobe Reader®. Ce logiciel est gratuit et peut être téléchargé en cliquant sur l'icône suivante:





  Information complémentaire

 • Brochure

 • Spécifications
    (Pdf)     (Word)

 • Garantie de 1 an

 • Demande de soumission
   (PDF)    (MS Excel)
